5-Achs-Fräs- / Bohrsteuerung mit SPS

Produkteinführung: 5-Achsen-Fräs- / Bohrsteuerung mit SPS

Die Frässteuerung ECN5000TM ist eine neue Generation von CNC-Systemen. Als aktualisierte Version unterstützt sie den Fräs-, Bohr- und Bohrzyklus. Es verwendet eine 32-Bit-Hochleistungs-CPU und ein sehr umfangreiches programmierbares Geräte-FPGA, wendet Echtzeit-Multitask-Steuerungstechnologie und Hardware-Interpolationstechnologie an und ist in der Lage, eine präzise Bewegungssteuerung auf µm-Ebene und eine SPS-Logiksteuerung durchzuführen. Es ist eine fortschrittliche CNC-Bewegung Steuerung mit SPS.

Produkteigenschaften:

● Fünfachssteuerung; 5-Achs-Verbindung; 2 analoge Spindeln

● 1 ms Interpolationstakt, 0,1 μm Regelgenauigkeit.

● Zwei analoge Spannungsausgänge (-10 V ~ 10 V) unterstützen die Doppelspindelsteuerung

● Lineartyp, Indextyp und S-Typ usw. Beschleunigungs- und Verzögerungstypen können ausgewählt werden.

● Eingebettet in die SPS-Programmierung kann die aktuell laufende SPS-Programmierung gewählt werden

● Online angezeigte SPS, Echtzeitüberwachung, Signal-Echtzeitverfolgung

● Unterstützt die Makro-Programmierung von Anweisungen, unterstützt Makrocodes mit Parameteraufrufen.

● Das flexible Gewindeschneiden und das starre Gewindeschneiden können über Parameter eingestellt werden

● Beinhaltet Spirale, Skalierung, Polarkoordinaten, festen Kreis und eine Vielzahl von Funktionen für den Zyklus von Schlitzverbindungen.

● Beinhaltet Funktionen für den Verlaufsalarm und die Wiederaufnahme des Betriebs. Die Bedienung und Wartung durch den Benutzer ist bequem.

● Unterstützung von mehrstufigen Kennwörtern für die Wartung und Verwaltung von Geräten

● Allgemeiner Eingang mit 36 Punkten / Allgemeiner Ausgang mit 36 Punkten

● Unterstützt Standard-RS232- und USB-Anschluss, unterstützt U-Disk-Dokumenten-Betrieb, Systemkonfiguration und aktualisierte Software, kann die Funktionen erfüllen, die Dokumente übertragen, serielle Anschlüsse, DNC-Bearbeitung und USB-Online-Bearbeitung.

Steuerachse:

● Steuerachse: 5 Achsen (X, Y, Z, A, B)

● Verbindungsachse: 5 Achsen Funktionen der Vorschubachse

● Positionsbefehlsbereich:

Metrische Eingabe (G21) -9999,9999 mm ~ 9999,9999 mm, die minimale Befehlseinheit: 0,0001 mm

Zoll Eingabe (G20): -999,9999 Zoll ~ 999,9999 Zoll, die minimale Befehlseinheit: 0,0001 Zoll

● Elektronisches Übersetzungsverhältnis: Multiplikator 1 ~ 65536, Multiplikator 1 ~ 65536

● Eilganggeschwindigkeit: maximal 60 m / min

● Eilgangkorrektur: F0, 25%, 50%, 100% Echtzeit-Abstimmung in vier Stufen

● Vorschubgeschwindigkeit: maximale Vorschubgeschwindigkeit: maximal 15 m / min (G94) oder 500,00 mm / r (G95)

● Übersteuerung der Vorschubgeschwindigkeit: 0 ~ 150% Echtzeit-Optimierung in 16 Stufen

● Manueller Vorschub: 0 ~ 150% Sechzehnstufige Echtzeit-Abstimmung

● MPG-Vorschub: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm, vier Zahnräder

● Einzelschrittvorschub: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm, vier Gänge

● Interpolationsmodus: Lineare Interpolation, Bogeninterpolation, Spiralinterpolation und Ragid Rapping

● Automatische Fasenfunktion

Beschleunigungs- / Verzögerungsarten:

● Schnittvorschub: vor dem linearen Beschleunigungs- und Verzögerungstyp, vor dem linearen Beschleunigungs- und Verzögerungstyp, nach dem linearen Beschleunigungs- und Verzögerungstyp und nach dem Beschleunigungs- und Verzögerungsindextyp.

● Schnelle Bewegung: vor dem linearen Typ für Beschleunigung und Verzögerung, vor dem linearen Typ für Beschleunigung und Verzögerung S, nach dem linearen Typ für Beschleunigung und Verzögerung und nach dem Index für Beschleunigung und Verzögerung.

● System mit Vorschaufunktion, kann 15 NC-Programmierungen lesen, kleine Zeilen mit hoher Geschwindigkeit interpolieren und ist für die Bearbeitung von Werkzeugmaschinen geeignet.

● Die durch Parameter festgelegte ursprüngliche Beschleunigungs- und Verzögerungsgeschwindigkeit, Endgeschwindigkeit und Beschleunigungs- und Verzögerungsgeschwindigkeit.

● Handbetrieb, Handradbetrieb erfolgt nach Beschleunigungs- und Verzögerungssteuerung, Handradbetrieb kann Notbetrieb oder Vollbetrieb wählen.

● Bei der schnellen Positionierung kann zwischen linearer und unterbrochener Linie gewählt werden.

Funktionen der Spindelachse:

● Zwei analoge Spannungsausgänge (-10 V ~ 10 V) unterstützen die Doppelspindelsteuerung

● Spindelgeber: Geberzeilen können eingestellt werden (100 p / r ~ 5000p / r)

● Übersetzungsverhältnis von Encoder und Spindel: (1 ~ 255) :( 1 ~ 255)

● Spindeldrehzahl: 50% ~ 120%, insgesamt acht Echtzeitdrehungen

● Steuerung der konstanten Geschwindigkeit der Spindelachse

● Gewindeschneidkreis, starres Gewindeschneiden

Werkzeugfunktionen

● Werkzeuglängenkorrektur

Präzisionsausgleich:

● Gewindesteigungsfehlerkompensation: Es können Kompensationspunkte, Kompensationsintervalle und die ursprüngliche Kompensationsposition eingestellt werden.

● Spielausgleich: Kann das Umkehrintervall für die Interpolationsmaschine nach fester Frequenz oder Hubgeschwindigkeit einstellen.

SPS-Funktionen:

● Zwei Ebenen SPS-Programmierung, die Betriebsgeschwindigkeit beträgt 1,5 μs / Schritt Grundanweisung; Meistens 4700 Schritte, der Zyklus der Programmierung der ersten Ebene beträgt 8 ms.

● Unterstützung von SPS-Warnung und SPS-Alarm.

● Unterstützung multiplizieren SPS-Programmierung (meist 20), kann die aktuelle SPS-Programmierung gewählt werden.

● 45 Arten von Befehlen (10 Arten von Grundbefehlen, 35 Arten von Funktionsbefehlen)

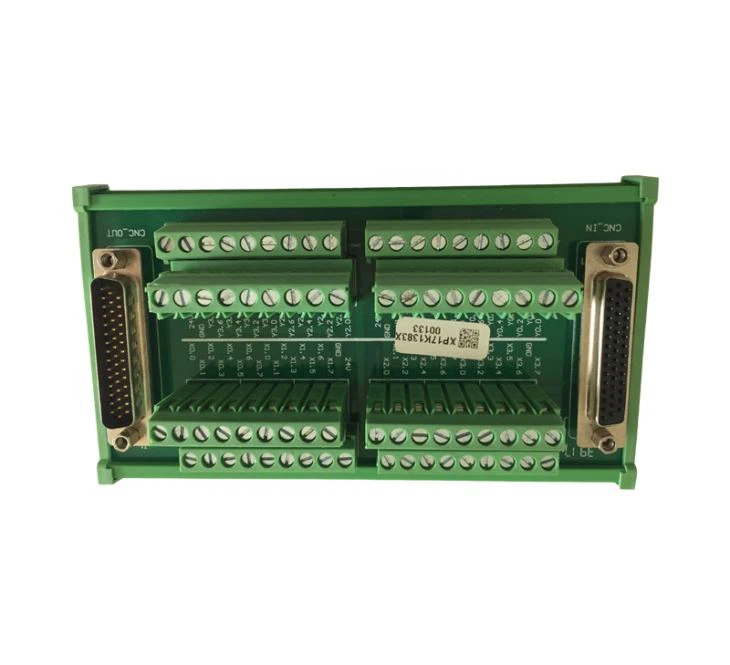

● Ein- / Ausgang der E / A-Einheit: 36/36

Anzeigeoberfläche:

● 7,0-Zoll-Breitbild-LCD mit 800 × 480-Gitter

● Chinesisch, Englisch usw. multiplizieren Sprachanzeige

● 2D-Werkzeugweganzeigen.

● Echtzeituhr

Betriebsmodus:

● Betriebsarten: Bearbeiten, Automatisch, Eingabe, Zurücksetzen der Werkzeugmaschine, Handrad / Einzelschritt, Manuell, DNC.

● Mehrfachbetrieb der Berechtigungsverwaltung.

● Alarmprotokollierung

Programm bearbeiten:

● Programmkapazität: 56 MB, es können meist 400 Programme gespeichert werden (einschließlich Unterprogrammierung, Marco-Programmierung)

● Bearbeitungsfunktion: Programmieren / Programmieren von Segmenten / Wörtern, Ändern, Löschen, Kopieren und Aufkleben

● Programmierformat: ISO-Code, unterstützt Anweisungsmakroprogramme, unterstützt relative Koordinaten, absolute Koordinaten und Polarkoordinaten.

● Aufrufe programmieren: Unterstützt Makro mit Parameteraufrufen, Verschachtelung von Unterprogrammen der Ebene 4.

Kommunikationsfunktion:

● RS232: Teileprogramm, Parameter und einige Dokumentation bidirektionale Übertragung, unterstützt SPS-Programm, Aktualisierung der seriellen Schnittstellen der Systemsoftware.

● USB: U-Disk-Dokumentationsbetrieb, U-Disk-Verarbeitung direkt, Support-SPS-Programm, System-Software-U-Disk-Update.

● Unterstützung der seriellen DNC-Verarbeitungsfunktion und der USB-Online-Verarbeitungsfunktion, Zuverlässigkeit und Sicherheit

Zuverlässigkeits- und Sicherheitsfunktion

● Not-Aus

● Hardware-Routenlimit

● Software Route Inspect

● Datensicherungen und Datenwiederherstellung.

Abmessungen

G / M-Code

Produkt Service:

ECON bietet technischen Service von Anfang bis Ende und eine einjährige Garantie. Bei Problemen können Sie eine E-Mail an unseren Techniker und Vertrieb senden oder direkt auf unserer Website chatten.

Zahlungs-und Lieferbedingungen:

ECON unterstützt T / T, Paypal, Western Union, um die Zahlung zu leisten. Wir können Express-, Luft- und Seeversand arrangieren, wir haben ein professionelles Team, das sich mit Logistik befasst.
