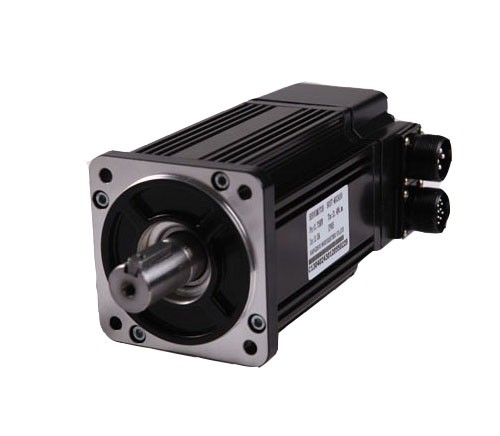

Produkteinführung: Bürstenloser AC-Servomotor Nema32 für Fräsmaschine
Die bürstenlosen Hochspannungs-AC-Servomotoren der EC-M-Serie bieten Anwendungen mit hoher Drehmomentdichte, um eine hohe Beschleunigungsfähigkeit und eine schnellere Positionierung zu erzielen. Sie sind in metrischen Baugrößen von 60 mm bis 180 mm erhältlich (der Leistungsbereich des Servomotors beträgt 100 W - 5,5 kW). Standardmodi verfügen über Standardverkabelungsoptionen für den direkten Anschluss an das ECON-Laufwerk
Modell | EG- 80M040D | EG- 80M075D | EG- 80M073C | EG- 80M100D | EG- 80M100CC | EG- 80M120D | ||||||||||||||||||
Nennleistung (W) | 0,4 | 0,75 | 0,73 | 1,0 | 1,0 | 1.2 | ||||||||||||||||||
Nennspannung (V) | 220 | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||
Nennstrom (A) | 2 | 3.0 | 3.0 | 3.0 | 4.4 | 5.2 | ||||||||||||||||||
Nenndrehzahl (U / min) | 3000 | 3000 | 2000 | 3000 | 2500 | 3000 | ||||||||||||||||||
Haltemoment (Nm) | 1,27 | 2,39 | 3.5 | 3.5 | 4.0 | 4.0 | ||||||||||||||||||
Spitzendrehmoment (Nm) | 3.8 | 7.1 | 10.5 | 10.5 | 12 | 12 | ||||||||||||||||||
Spannungskonstante (V / 1000 * U / min) | 6 | 9.0 | 9.0 | 13.5 | 13.2 | 46 | ||||||||||||||||||
Drehmomentkoeffizient (Nm / A) | 40 | 48 | 71 | 46 | 56 | 0,77 | ||||||||||||||||||
Rotorträgheit (kg.㎡) | 0,64 | 0,8 | 1.17 | 0,78 | 0.9 | 2,97 × 10–4 | ||||||||||||||||||
Line-Line-Widerstand (Q) | 1,05 × 10–4 | 1,82 × 10–4 | 2,63 × 10–4 | 2,63 × 10–4 | 2,97 × 10–4 | 1,33 | ||||||||||||||||||
Line-Line-Induktivität (mH) | 4,44 | 2,88 | 3,65 | 1,56 | 1,83 | 3.27 | ||||||||||||||||||
Elektrische Zeitkonstante (Ms) | 7.93 | 6.4 | 8.8 | 3,76 | 4,72 | 2,46 | ||||||||||||||||||
Gewicht (kg) | 1,66 | 2.22 | 2.4 | 2.4 | 2,58 | 3.8 | ||||||||||||||||||
Encoder-Zeilennummer (PPR) | 2500 | |||||||||||||||||||||||
Isolationsklasse | Klasse b | |||||||||||||||||||||||
Sicherheitsklasse | IP65 | |||||||||||||||||||||||
Umgebung verwenden | Temperatur: -20 ℃ ~ + 40 ℃, Luftfeuchtigkeit unter 90% rF Keine Betauung | |||||||||||||||||||||||
Motor Netzstecker | Draht führen | U | V | W | PE | |||||||||||||||||||
PIN NO. | 1 | 2 | 3 | 4 | ||||||||||||||||||||
Encoder-Stecker | Draht führen | 5V | 0V | B + | Z- | U + | Z + | U- | A + | V + | W + | V- | EIN- | B- | W- | PE | ||||||||
PIN NO. | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | fünfzehn | 1 | |||||||||
Produktabmessung:
Modell | EG- 80M040D | EG- 80M075D | EG- 80M073C | EG- 80M100D | EG- 80M100CC | EG- 80M120D |
L (ohne Bremse) | 124 | 151 | 179 | 178 | 190 | 202 |
L (mit Bremse) | 164 | 191 | 219 | 218 | 230 | 242 |
Abgestimmter Fahrer | ECN-GA3207B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B | ECN-GA3210B |
Kabel für option | (Impulskabel) Controller zum Fahrer | 3-10 Mt für option | ||||
(Encoderkabel) Encoder an Fahrer | ||||||
(Stromkabel) Motor zum Fahrer | ||||||
Produktinstallation
1: Komponenten, die mit dem Motorwellenende verbunden sind, montieren / demontieren, nicht fest auf die Welle schlagen, um zu verhindern, dass die andere Seite des Motorwellengebers schlecht herausgeschlagen wurde.
2: Bestrebt, das Beste aus seiner Welle zu machen, um Vibrationen und Lagerschäden zu vermeiden.
