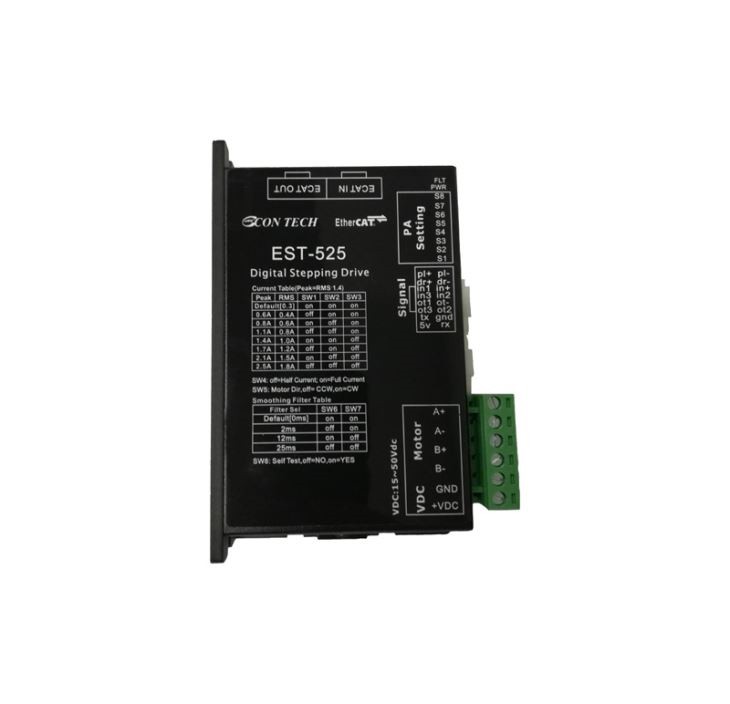

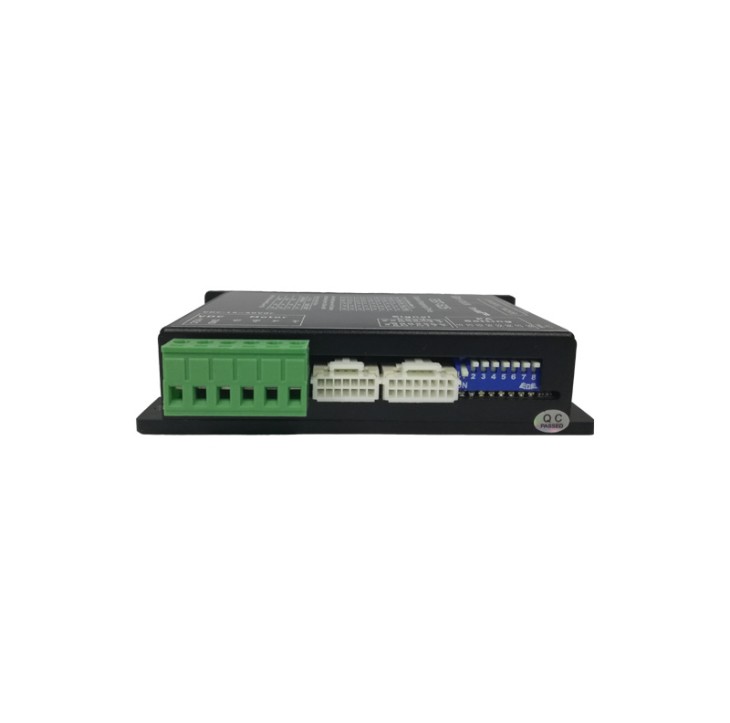

Produkteinführung
EST-525 ist ein neuer EtherCAT-Schritttreiber, der CANopen über EtherCAT (CoE) und die CiA 402-Betriebsmodi unterstützt, einschließlich Profile Position (PP), Profile Velocity (PV), Homing (HM) und Cyclic Synchronous Position (CSP). . Dieser Treiber ist mit vielen EtherCAT-Controllern / SPS wie Beckhoff, Omron usw. kompatibel. Seine hervorragende Leistung kann viele Anwendungen mit besonders geringem Rauschen, geringer Erwärmung und hoher Laufruhe erfüllen.
EST-525 Herausragende Funktionen
Neue Gleitkomma-32-Bit-MCU-Technologie
Auto Tune nach dem Einschalten
3-Kanal-Optokoppler-Isolationsausgang
Fortschrittliche Technologie zur Vektorsteuerung
5 Kanäle Optokoppler-Isolationseingang, 2 davon sind Hochgeschwindigkeits-Optokoppler-Isolationseingänge
Kommunikationsfrequenz bis zu 100MHz
DIPs können 127 IPs festlegen oder IP automatisch zuweisen
Der aktuelle Einstellbereich liegt zwischen 0,3 und 2,5 A (Spitze), der Standardwert ist 1,5 A.
Reibungslose Bewegung und besonders geräuscharm
Der passende Motor kann nema11, nema14, nema17 sein
Elektronische Spezifikationen
Beschreibung | EST-525 | |||
Mindest | Typisch | Max | Einheit | |
Ausgangsstrom (Spitze) | 0,3 | - | 2.5 | EIN |
Eingangsspannung (DC) | fünfzehn | 24 | 50 | VDC |
Steuersignaleingangsstrom | 6 | 10 | 16 | mA |
Steuersignalschnittstelle Strom | 4.5 | 5 | 28 | Vdc |
OC-Ausgang Pull-Up-Spannung | 5 | - | 24 | Vdc |
EtherCAT-Kommunikationsfrequenz | - | 100 | - | MHz |
Isolationswiderstand | 100 | MΩ | ||
Betriebsmodus
Befehlseingabetyp | Variable | Betriebsmodus |
BUS-Befehlseingabe | Adresse 6060H = 1 | PP-Modus |
Adresse 6060H = 3 | PV-Modus | |
Adresse 6060H = 6 | HM-Modus | |
Adresse 6060H = 8 | CSP-Modus |
A: PP-Modus: Profilpositionsmodus
B: PV-Modus: Profilgeschwindigkeitsmodus
C: HM-Modus: Homing-Modus
D: CSP-Modus: Zyklischer synchroner Positionsmodus

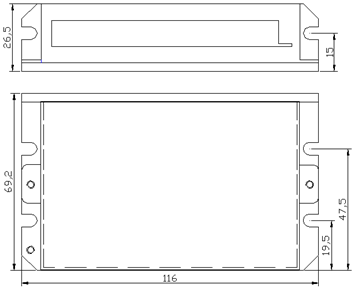

Produktabmessung (mm)
Abgestimmte Motorspezifikation
Schrittmotor 1.Nema11
ECN28-004 | ECN28-009 | ECN28-009 | ECN28-012 | |
Schrittwinkel (Grad) | 1.8 | 1.8 | 1.8 | 1.8 |
Haltemoment (Nm) | 0,043 | 0,06 | 0,09 | 0,12 |
Phasenstrom (A) | 0,95 | 0,67 | 0,67 | 0,67 |
Phasenwiderstand (Ohm) | 2.8 | 5.6 | 6.8 | 9.2 |
Phaseninduktivität (mH) | 0,8 | 3.4 | 4.9 | 7.2 |
Trägheit (g.cm2) | 9 | 9 | 12 | 18 |
Gewicht (kg) | 0,11 | 0,11 | 0,11 | 1.4 |
ECN35-007 | ECN35-010 | ECN35-014 | |
Schrittwinkel (Grad) | 1.8 | 1.8 | 1.8 |
Haltemoment (Nm) | 0,07 | 0,1 | 0,14 |
Phasenstrom (A) | 0,28 | 0,5 | 1,0 |
Phasenwiderstand (Ohm) | 26 | 20 | 2.7 |
Phaseninduktivität (mH) | 27 | 18 | 4.3 |
Trägheit (g.cm2) | 60 | 80 | 2100 |
Gewicht (kg) | 0,13 | 0,14 | 0,18 |
ECN42-012 | ECN42-028 | ECN42-040 | ECN42-049 | |
Schrittwinkel (Grad) | 1.8 | 1.8 | 1.8 | 1.8 |
Haltemoment (Nm) | 0,12 | 0,28 | 0,4 | 0,49 |
Phasenstrom (A) | 0,6 | 1.3 | 1.3 | 2.3 |
Phasenwiderstand (Ohm) | 8 | 2.4 | 2.5 | 1.2 |
Phaseninduktivität (mH) | 10 | 2.8 | 5.0 | 1.6 |
Trägheit (g.cm2) | 27 | 34 | 54 | 260 |
Gewicht (kg) | 0,15 | 0,22 | 0,28 | 0,35 |
Optionales Zubehör (muss separat erworben werden)
--- Kommunikationskabel
geschuppt, 1 meter
