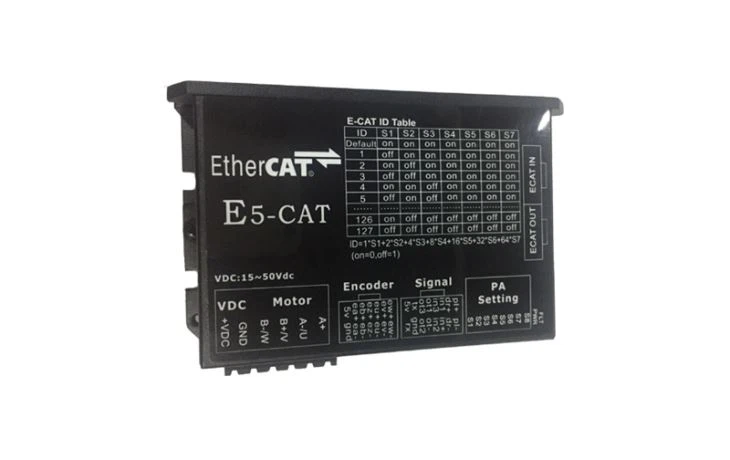

Produktinformation E5-CAT-HS68D ist der neue EtherCAT-Hybrid-Servotreiber von Shenzhen ECON Technology, der die neueste 64-Bit-Gleitkomma-MCU-Digitalverarbeitungstechnologie, den Antriebsregelungsalgorithmus mit fortschrittlicher Technologie mit variablem Strom und die fortschrittliche Frequenzumwandlungstechnologie, die Niedrigwärme des Treibers, verwendet arbeiten mit Hybrid-Servomotoren von Nema23 bis Nema34.

Produkteinführung



Produktinformation

E5-CAT-HS68D ist der neue EtherCAT-Hybridservotreiber von ECON Technology, der die neueste 64-Bit-Gleitkomma-MCU-Digitalverarbeitungstechnologie, den Antriebsregelungsalgorithmus mit fortschrittlicher Technologie mit variablem Strom und die fortschrittliche Frequenzumwandlungstechnologie, den kleinen Motor mit geringer Erwärmung des Treibers, verwendet Vibration, läuft reibungslos. Der Benutzer kann eine beliebige ID-Adresse innerhalb von 1 bis 255 und einen beliebigen Stromwert innerhalb des Nennstroms, der Motoranpassung usw. einstellen, um die meisten Anwendungsfälle zu erfüllen. Der EtherCat-Hybrid-Servoantrieb kann Hybrid-Servomotoren von Nema23 bis Nema34 antreiben .

Produktmerkmale

● Neue Gleitkomma-64-Bit-MCU-Technologie

● Antriebsarten: Hybrid-Servomotor von Nema23 bis Nema34

● Unterstützung der Beckoff / Delta / Omron-SPS



Grundlegende technische Produktindizes

Modell

Serie

Art

Kontrolltyp

Unterstützte Protokolle

Betriebsmodell

Phase

Versorgungsspannung

Ausgangsstrom (A)

Digial der Eingänge

Digital von Ausgängen

Analoger Eingang

Passender Motor

E5-CAT HS68D

E5-CAT

Hybrides Servo (Closed Loop Setpper)

Ethercat

CoE, CiA402

PP.PV, HM, CSP

2

2-50 VDC

8

5

3

/

Nema17,23,24,34 Hybrid-Servo (Schrittmotor mit geschlossener Schleife)

Anschlüsse und Pinbelegung

Der E5-CAT-HS68D verfügt über vier Anschlüsse, Anschluss für E / A-Anschlüsse, Anschluss für Encoder-Feedback und Hallsignal, Anschluss für Strom- und Motoranschluss und CAT-Kommunikationsanschluss.

Produktschnittstellenbeschreibung und Verdrahtung

1) Steuersignalstecker


Pin-Funktion

Einzelheiten

pl +

Impulssignal: Im Impuls + Richtungsmodus stellt dieser Eingang ein Impulssignal dar, das bei jeder steigenden oder fallenden Flanke aktiv ist. Im CW / CCW-Modus stellt dieser Eingang einen Impuls im Uhrzeigersinn dar, der sowohl bei hohem als auch bei niedrigem Pegel aktiv ist. 4-28 V für PUL-HIGH, 0-0,5 V für PUL-LOW. Für eine zuverlässige Reaktion sollte die Impulsbreite länger als 1,5 μs sein

pl-

dr +

Dir-Signal: Im Impuls + Richtungsmodus weist dieses Signal niedrige / hohe Spannungspegel auf, die zwei Drehrichtungen des Motors darstellen. Im CW / CCW-Modus (per Software konfigurierbar) ist dieses Signal im Gegenuhrzeigersinn (CCW) aktiv, sowohl auf hohem als auch auf niedrigem Pegel (per Software konfigurierbar). Für eine zuverlässige Bewegungsreaktion sollte das DIR-Signal mindestens 2,5 μs vor dem PUL-Signal liegen. 4-28 V, wenn DIR-HIGH, 0-0,5 V, wenn DIR-LOW. Bitte beachten Sie, dass die Drehrichtung auch mit der Übereinstimmung der Verkabelung zwischen Motor und Antrieb zusammenhängt. Durch Vertauschen der Verbindung zweier Drähte gegen eine Spule mit dem Antrieb wird die Bewegungsrichtung umgekehrt. Für eine zuverlässige Reaktion sollte die Impulsbreite länger als 1,5 μs sein

DR-

in +

Signal mit niedriger Geschwindigkeit: in1, in2, in3 gemeinsamer positiver Eingang, 5-28VDC

in 1

Niedrige Geschwindigkeit in1 negativer Eingang

in 2

Niedrige Geschwindigkeit in2 negativer Eingang

in3

Niedrige Geschwindigkeit in3 negativer Eingang

ot-

Gemeinsamer negativer Ausgang des OC-Emitters ,ot1 ,ot2 ,ot3 gemeinsamer Ausgang des OC-Emitters

ot1

ot1 Emitter-Ausgang, die maximale Pull-up-Spannung von 24 VDC, der Pull-up-Widerstand von 2 kΩ, der maximale Ausgangsstrom von 100 mA

ot2

ot2 Emitterausgang , die maximale Pull-up-Spannung von 24 VDC , der Pull-up-Widerstand von 2 kΩ , der maximale Ausgangsstrom von 100 mA

ot3

ot3 Emitter-Ausgang, die maximale Pull-up-Spannung von 24 VDC, der Pull-up-Widerstand von 2 kΩ, der maximale Ausgangsstrom von 100 mA

gnd

5V-

RS232-TX

RS232-Senden (TTL-3.3V elektrisch) zum Einstellen oder Bereitstellen von Parametern

RS232-RX

RS232-Empfang (TTL-3.3V elektrisch) zum Einstellen oder Bereitstellen von Parametern

5V

5V +, Strom 50mA

2) Steckverbinder für Encoder-Feedback und Hallsignal

Pin-Funktion

Einzelheiten

ea +

Encoder Kanal A Eingang

jedes

eb +

Encoder Kanal B Eingang

eb-

ez +

Encoder-Kanal-Z-Eingang (wenn im Encoder ein Z-Signal vorhanden ist, ist keine Verbindung erforderlich)

ez-

eu +

Hall U Kanal U Eingang, speziell für DC Brushless Servo, Open Loop / Hybrid Servo keine Verbindung erforderlich

EU-

ev +

Hall V Kanal U Eingang, speziell für DC Brushless Servo, Open Loop / Hybrid Servo keine Verbindung erforderlich

evtl.

ew +

Hall W Kanal U Eingang, speziell für DC Brushless Servo, Open Loop / Hybrid Servo keine Verbindung erforderlich

ew-

5V

Versorgen Sie den Motorgeber und die Hall-Komponenten mit 5 V + Gleichstrom, Strom 100 mA

gnd

5V-

3) Leistung und Motor

Stift

Definition

I / O

Beschreibung

1

A +

O

Motorphase A +

2

A- / U

O

Motor Phase A- (U für bürstenlosen Gleichstrommotor)

3

B + / V

O

Motor Phase B + (V für bürstenlosen Gleichstrommotor)

4

B- / W

O

Motor Phase B- (W für bürstenlosen Gleichstrommotor)

5

+ VDC

ich

Empfohlen werden 15-50 VDC, 36 VDC, wodurch Raum für Spannungsschwankungen und Gegen-EMK bleibt.

6

GND

GND



4) EtherCAT-Kommunikationsanschluss


Zwei RJ45-Anschlüsse


STIFT

Signal

Bedienungsanleitung


1

TX +

Ether-CAT-Daten, die einen positiven Port senden

EtherCAT IN (ECAT IN)

2

TX-

Ether-CAT-Daten, die einen negativen Port senden


3

RX +

Ether CAT-Daten empfangen positiven Port


4

NC

Nein verbunden


5

NC

Nein verbunden


6

RX-

Ether CAT-Daten empfangen einen negativen Port


7

NC

Trennen


8

NC

Trennen


9

TX +

Ether-CAT-Daten werden positiv gesendet

EtherCAT OUT (ECAT OUT)

10

TX-

Ether-CAT-Daten werden negativ gesendet


11

RX +

Ether-CAT-Daten werden positiv empfangen


12

NC

Nein verbunden


13

NC

Nein verbunden


14

RX-

Ether-CAT-Daten werden negativ empfangen


fünfzehn

NC

Nein verbunden


16

NC

Nein verbunden


Hinweis: Das Kabel, das den E5-CAT-HS68D mit dem PC verbindet, muss ein spezielles Kabel sein. Bitte vor Gebrauch überprüfen, um Beschädigungen zu vermeiden.

Referenzhandbuch

EtherCAT-Hybrid-Servoverstärker Benutzerhandbuch ET-CAT-HS86D

Empfehlungen

Nema23 Hybrid Servomotor mit 2,9 Nm

Nema34 easy Servomotor 8,5 Nm mit Bremse

Nema34 Schritt Servomotor mit 12Nm Drehmoment

Nema24-Schrittmotor mit geschlossenem Regelkreis und 4 Nm Drehmoment
